نمای ورق پانچ

در این روزها که پیشرفت و پیدایش تکنولوژی ها با سرعت بالا رو به جلو در حال حرکت است، انسان ها با هر فرهنگ و موقعیتی سعی دارند خود را با این تغییرات سریع همگام کرده و از امکانات روز دنیا در حد توان بهره مند شوند. این پیشرفت محدود به حوزه های خاصی نبوده و به همه بخش های کوچک و بزرگ ورود کرده است. مثلا یکی از مواردی که تحت تاثیر این فناوری ها قرار گرفته قسمت نماکاری ساختمان هاست که این کار در 50 سال اخیر بیش تر با نمای شیشه ای اسپایدر، سنگ های مدرن، کامپوزیت ها، نمای ورق پانچ و انواع دیگر نما بسته به سلیقه و منطقه ای که سازه در آن قرار دارد، انجام می گیرد در حالی که در گذشته این چنین نبود و اکثریت ساختمان سازان قدیمی( همان استاد کارهای تجربی) از تجهیزات ساده تری مثل آجر و گل استفاده می کردند.

افتخار ساخت و اجرای نمای ساختمانتان را به ما بدهید

همین الان گوشی خود را بردارید، و با شماره های زیر تماس بگیرید. مشاورین ما پاسخ گوی سوالات شما هستند.

ما پاسخگوی شما هستیم

02122683049 | 02122683487 | 02122683301 | 02122390670

آنچه در این مقاله خواهید خواند

معرفی و مشخصات نمای ورق پانچ شده

مقدمه ای کوتاه بر نمای ورق پانچ شده

امروزه متریال های مورد استفاده روی نمای ساختمان بسیار گسترده شده و همچنین روز به روز در حال پیشرفت می‌باشد. به طوری که روز به روز، برای نمای ساختمان متریال‌های مختلفی از طرف شرکت‌های مختلف تولید می‌گردند. در گذشته نسبت به امروز، متریال های قابل استفاده روی نما بسیار محدود بوده است، اما امروزه طراحان و معماران از متریال‌های مختلفی برای نمای ساختمان استفاد می‌کنند. همچنین امروزه از متریال هایی که به تنهایی روی نما مورد استفاده قرار می گیرند و یا بصورت ترکیبی هستند روی نما استفاده می کنند. لازم به ذکر است که امروزه ورق های طرح دار پانچ شده در نماهای داخلی و بیرونی ساختمانها رایج شده است و مورد توجه طراحان داخلی و معماران قرار گرفته و همچنین در کشور های غربی ورق پانچ شده بسیار مورد توجه می‌باشد.

موضوع اصلی این مقاله، بر روی نمای ورق پانچ بوده و قرار است شما را با جزییات بیشتری از نمای ورق پانچ آشنا کنیم.

@title

نمای ورق پانچ چیست ؟

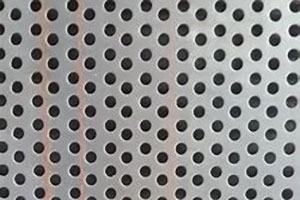

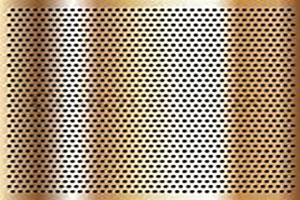

ورق پانچ در واقع همان ورق های معمولی هستند که سوراخ شده‌اند و به صورت مشبک قابل رویت می‌باشند. لازم به ذکر است که در ورق های پانچ مواردی از قبیل ضخامت ورق پانچ، طول ورق پانچ، عرض ورق پانچ و همچنین اندازه سوراخ ‌ها که به واحد میلیمتر می‌باشد از اهمیت زیادی برخوردار می‌باشد. همچنین می‌توان گفت ورق ‌های پانچ شده به سه صورت ورق پانچ گالوانیزه (سفید) به ضخامت بین 0/22 میلیمتر تا 8 میلیمتر، ورق پانچ نورد سرد (روغنی) به ضخامت بین 0/50 میلی متر تا 1/5 میلیمتر و ورق پانچ نورد گرم (سیاه) به ضخامت بین 2 میلیمتر تا 200 میلیمتر و حتی بالاتر نیز در بازار عرضه ‌می‌شوند.

ابعاد فیزیکی ورق‌ پانچ شده به این صورت است که به طور کلی در سایز 1*2 متر تولید و عرضه می شود ولی براساس درخواست مشتری می توان ورق پانچ شده را در سایر ابعاد تولید و عرضه کرد.

لازم به ذکر است که ضخامت ورق پانچ شده بین نیم میلی متر تا 8 میلی متر است. که برای سایز های بیشتر به ندرت قابل انجام می باشند. جنس ورق پانچ یا ورق مشبک می تواند از ورق های روغنی ، ورق گالوانیزه ،ورق آلومینیوم، ورق سیاه ،ورق استیل، ورق رنگی، ورق مسی، ورق کامپوزیت و .... تولید و در بازار عرضه شود.


@title


بررسی ساختار و شکل ظاهری نمای ورق پانچ شده و انواع آن

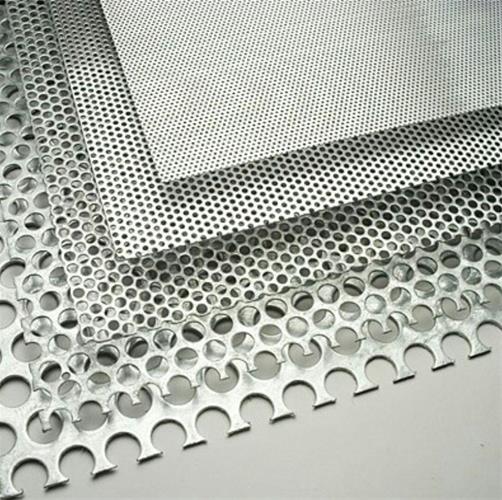

منظور از نمای ورق پانچ شده، همان ورقه های مشبکی هستند که با پانچ کردن شیتها و یا ورقهای فلز حاصل می شوند. شاید هر کسی با دیدن ظاهر سوراخ شده نمای ورق پانچ تصور کند کاربرد چندانی ندارند و نهایتا برای زیر سازی برخی از قسمت های ساختمانی به کار گرفته می شوند ولی این طور نیست و بر عکس هم برای بخش های درونی و هم قسمت های خارجی سازه کاربرد دارند. البته این را هم باید گفت که در کشورهای غربی، موارد استفاده و فروش نمای ورق پانچ در مقایسه با ایران بالاتر می باشد. آنچه که در نمای ورق پانچ شده حائز اهمیت است طول و عرض ورق، ضخامت، فاصله و عمق سوراخ های ایجاد شده می باشد که این ویژگی ها باعث شده نمای ورق پانچ در 3 گروه تولید شوند:

1. یکی از نمونه های تولیدی نمای ورق پانچ گالوانیزه سفید بوده که ضخامتشان از 0.22 الی هشت میلی متر می باشد.

2. دسته دیگری از نمای ورق پانچ روغنی اند و دارای ضخامتی بین نیم تا یک و نیم میلی متر هستند.

3. و اما دسته سوم نمای ورق پانچ که در بازار مصالح و تجهیزات ساختمانی به فروش می رسد نورد گرم یا همان ورق پانچ سیاه است که ضخامت آنها از دو الی دویست میلی متر متغیر می باشند.

نکته دیگر درمورد نمای ورق پانچ در ارتباط با اندازه های آن است. به صورت کارخانه ای این ورقها در ابعاد یک در دو متر برش داده می شوند اما اگر مشتری ها از قبل سفارش اندازه های خاصی را بدهند، این کار امکان پذیر است.

اجزای تشکیل دهنده ی نمای ورق پانچ شده :

نمای ورق پانچ شده از اسپیسر امگا، ترمال، کلیپس و پروفیل آلومینیومی زیپ پانل به صورت پانچ تشکیل شده است.

نمای ورق پانچ یکی از صنایع جدید ساختمانی است که در قسمت های مختلفی کاربرد دارند. این نماها را گاهی از فلزات می سازند که امکان طراحی های گوناگون برای آنها وجود دارد اما می توان ورق های پانچ را با مواد اولیه ای مانند فولادی، برنجی و حتی آلومینیوم نیز تولید کرد. این که کدام یک برای اجرای نمای ورق پانچ بهتر است بستگی به عواملی همچون موارد استفاده و نوع کار و بودجه دارد. مثلا اگر نمای ورق پانچ از جنس آلومینیوم باشد، وزن نهایی کار را برای سقفها پایین می آورد و از طرفی از منعکس کردن صداهای راه رفتن طبقه های بالایی برای ساکنین طبقات پایین تر می کاهد. نمای ورق پانچ اگر از جنس آلومینیوم باشد علاوه بر اینکه از اتلاف انرژی جلوگیری کرده به زیبایی و تنوع ساختاری مجتمع( مسکونی و تجاری) می افزاید.


@title


موارد مصرف ورق های پانچ شده :

این ورق های فلزی شبکه ای، تنها برای صنایع ساختمانی نیستند بلکه در سایر موارد نیز کاربرد دارند. شاید بیشترین استفاده آنها برای بسته بندی محصولات خوراکی باشد مانند: تولید قالب های شبکه ای برای بو دار کردن دانه قهوه یا ساختن تجهیزات و ماشینهای خشک کننده انواع دانه غلات (حبوبات) و میوه، صنعت ماهی پرورشی و...

صنعت ساخت خودرو و مواد شیمیایی: در کنار تولیدات مواد شیمیایی، قسمت های مختلفی در اتومبیل ها نیز هست که وجود ورق های پانچ دار برای تولیدان ضروری است. به عنوان مثال هایی از هر دو می توان به جایی که فیلتر هوا و روغن بر روی آن تعبیه شده، صفحه هایی که با آن زغال سنگ را می شویند، خالص سازی گازها، صفحه هایی که باتری خودرو را از دیگر قسمت های داخلی آن مجزا می کند، تهویه کننده هوا و جایی که "موتور تهویه" تراکتورها در آن هستند، اشاره کرد.

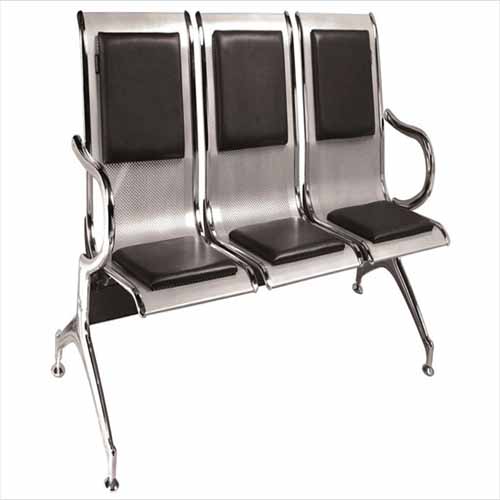

از ورقهای پانچ دار فلزی، در حوزه شهرسازی نیز می توان کمک گرفت به طور مثال همین "سطل زباله" و صندلی های فلزی موجود در فرودگاه، راه آهن، پارک ها، بیمارستان ها، دکل مخابرات نمونه هایی از تولیدات آنها بوده که به علت مواد به کار برده شده برای ساخت آنها طول عمر بالایی داشته و نیازی به تعویض و تعمیر مکرر ندارند.


@title


از ورق پانچ شده می‌توان در ساخت سقف و سایه بان، نماکاری ساختمان، پوشش ستون ها، پوشش سقف و نما، درب ورودی منازل، پروژه های صنعتی، ساختمانی، کشاورزی، سقف و دیواره های آسانسور، ایستگاه ‌های اتوبوس و صنایع دکوراسیون و ... استفاده کرد.

نماهای فلزی پانچ شده :

فلز از جمله متریال هایی می‌باشد که در گذشته چندان مورد استفاده قرار نمی‌گرفت. که به دلیل سنگینی فلز و عدم تنوع آن مورد توجه نبود اما برخلاف گذشته از فلز بصورت فرآوری شده و در شکل های مختلف و در ابعاد گسترده بر روی نما استفاده می‌کنند و بسیار رایج شده است. همچنین می‌توان انواع نماهای فلزی را به 5 دسته نمای آهنی، نمای استرچ متال، نمای پانچ متال، نمای آلومینیومی و نمای آلومینیوم کامپوزیت تقسیم بندی کرد.

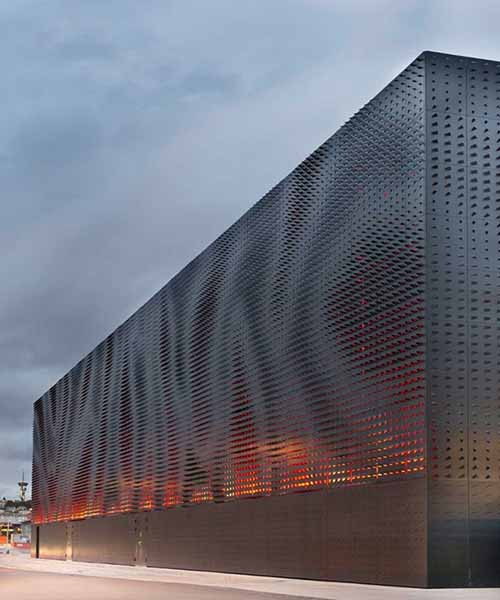

امروزه از نماهایی که استفاده از آن بطور گسترده رایج شده است نمای فلزی پانچ شده می‌باشد. طراحان و معماران بوسیله این صفحات فلزی پانچ شده قادر خواهند بود، طرح های متنوعی را روی نمای ساختمان به اجرا دربیاورند. مانند تصویر یک کودک در حال نواختن یک ساز موسیقی! به این قابلیت طراحان و معماران، دست بازی در طراحی نمای ساختمان گفته می‌شود. اما به دلیل کیفیت پایین برش های آهن با دستگاه های واترجت طراحان و معماران رغبت به استفاده از نماهای فلزی در گذشته را نداشتند. امروزه پیشنهاد صنعتگران به معماران این است که طرح‌های خود را به طور مستقیم بر روی ورق آلومینیوم خالص ایجاد کنند.

لازم به ذکر است که امرزه با استفاده از برش های سی ان سی (CNC) می توان تقریبا هر طراحی را با خطای نزدیک به صفر روی فلز به وجود آورد. برای مثال اگر بخواهیم یک نمونه ی شاخص از این نوع نماها در کشور خودمان ایران بویژه شهر تهران را نام ببریم می‌توانیم به نمای ساختمان چارسو اشاره کنیم .

@title

نمای آلومینیوم پانچ شده چیست :

می‌توان گفت که مهم ترین بخش طراحی معماری نمای ساختمان می‌باشد و از جدیدترین و متفاوت ترین طرح نمای ساختمان می‌توان به نمای ورق های پانچ شده اشاره کرد که این ورق ها با استفاده از دستگاه های صنعتی و ایجاد پانچ هایی با قطرها و تعداد مختلف تولید و در بازار عرضه می‌شوند. لازم به ذکر است که این ورق ها از ورق های فولادی ، آلومینیومی و برنجی بسته به نوع کاربردی که دارند با ضخامت‌های مختلف ساخته و در نمای ساختمان از آنها استفاده می‌کنند. به نمایی که با استفاده از این ورق ها ساخته شود نمای آلومینیومی پانج شده می‌گویند. برای مثال ورق های پانچ زیپ پانل برای سقف و نمای ساختمان قابل استفاده می‌باشند که باعث زیبایی نما می‌شوند.

مزایای استفاده از نمای آلومینیوم پانچ شده :

ازجمله مزایای این نماها می‌توان به مواردی از قبیل کاهش وزن سقف در ساختمان های تجاری و صنعتی، کاهش انعکاس صدای راه رفتن در داخل ساختمان، باعث ایجاد نمای زیبا و متفاوت در ساختمان های مسکونی و تجاری و بهینه سازی در مصرف انرژی در ساختمان ها اشاره کرد.

نمای پانچ متال چست :

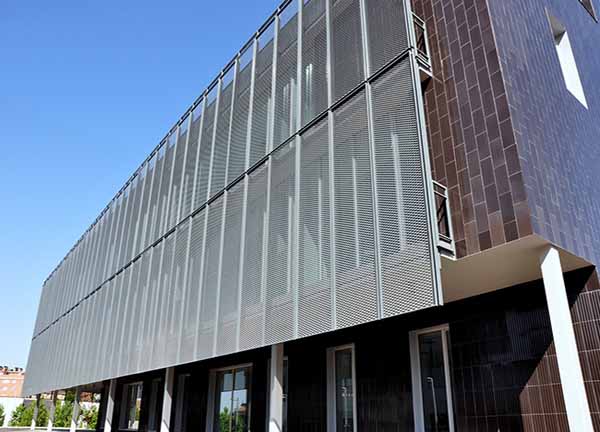

نماهای پانچ متال CNC ( پوسته دوم) ، باعث ایجاد عمق، ابعاد و یکنواختی به نمای بیرونی ساختمان ها می‌شوند، و همچنین باعث کاهش نور خیره کننده بیرون به داخل محیط ساختمان خواهند شد که باعث ایجاد محدوده حریم شخصی در داخل ساختمان می‌شوند. نماهای پانچ متال همچنین باعث کاهش میزان سر و صدا ، بهبود سیستم های تهویه در داخل ساختمان شوند.

صفحات پانچ متال CNC قابل کاربرد برای پنجره ها، درها، پوشش بالکن ها و سقف ها می‌باشند و همچنین به هیچ وجه به طور کامل محیط را پوشش نمی‌دهند که این امر باعث بهبود گردش هوا می‌شود.

لازم به ذکر است که پانل های پانچ متال معمولا از جنس آلومینیوم ساخته می شوند، اما آنها می توانند از ورق کامپوزیت آلومینیوم ، ورق فولاد و فایبر سمنت برد هم ساخته شوند. همچنین قیمت صفحات پانچ شده CNC بر اساس جنس ورق و طرح پانچ متفاوت می‌باشد .


@title


نکاتی در مورد سیستم متال برای تولید نمای ورق پانچ

سیستم پانچ متال به نحوی ورق ها را سوراخ می کند که از نظر عمق و اندازه یکپارچه عمل کرده و باعث شده تا ورق های پانچ دار یکنواختی داشته باشیم. اگر ورق ها را با پانچ متال تهیه کنید، می توانید از آنها برای ساخت پنجره، پوشش دادن تراس و سقف، درب و ... استفاده کرده و تا حد ممکن مانع ورود نورهای شدید به بخش های داخلی سازه شوید. از لحاظ مقدار هزینه بسته به اینکه نمای ورق پانچ چه جنسی دارد، متغیر می باشد.
